聚氨酯高压喷涂设备的基本系统

作者:济南九旭机械   发布时间:2017-06-27 14:10:53
  聚氨酯高压喷涂设备应具备平稳的原料输送系统、准确的加热系统、可靠的增压系统、良好的喷涂雾化系统及方便的自洁清洗系统。不论是Grazz)公司的高压喷涂设备,还是Gu、二公司的高压喷涂设备,其基本组成系统及工作原理是一样的,黑料、白料两种原料分别经各自柱塞泵从原料桶中送至增压泵内同时增压,再到加热器内加热,然后经加热保温长管送至喷枪,在喷枪枪嘴内高速撞击混合后雾化喷出。图1为美国Grace)公司的Foam-Cat200型高压喷涂设备的组成系统示意图。

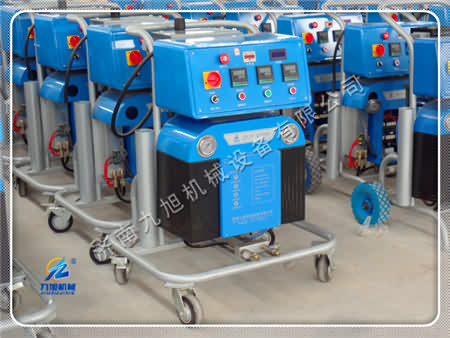

聚氨酯高压喷涂设备的基本系统

聚氨酯高压喷涂设备的基本系统

  原料输送是由压缩空气作为动力,由柱塞泵和增压泵(12 '1)来完成,增压泵在对黑白料进行增压(zui高压力可达10. 3 MPa)的同时完成原料的输送。

  原料经增压泵增压后变成高速液流,流经加热器进行加热。加热的目的一是降低黑白料的粘度,使两种原料的粘度接近,保证黑白料尽可能按设备要求的比例混合;另外加热还可使乳白、拉丝时间缩短,有利于喷涂作业。为了不使料液局部温升太高而产生灼烧,Foamy at200型配备了三个可控加热器,黑白料的加热器功率各为2. 6 kW,黑白料的加热温度zui高可达}0 0C。该设备的加热器在设计上还考虑了环境温度,采用环境感温探头对加热器功率进行补偿,这样不会因环境温度太低而造成流过的液流达不到设定的温度。为了方便施工,在主加热器与喷枪之间配备19 m的长管,管道的长度可根据用户的要求配备,zui长可达90 m。为防止黑白料在流经长管道时冷却降温,长管外面包有保温层,内有温度补偿加热器,以保证黑、白料达到设定的温度。长管道可控加热器的功率为3. 8 kWo

  喷枪是进口高压喷涂设备zui具有特色、也是该设备zui核心的部件,此喷枪获多项专利,一只进口高压喷枪的价格高达2万元人民币,与便宜的整台低压喷涂发泡设备的价格相当。该喷枪具有自清洁功能,黑白料间不串料,属无气雾化,雾化效果好。喷涂3c。厚的聚氨酯硬泡,熟练的操作工喷涂的平整度误差范围在}1 mmo  F<)二一Cr}t200型高压喷涂设备的喷枪原理示意图见图20

  在喷枪没接气源或接通气源而未按下扳机的情况下,由弹簧1顶住活塞将拉杆推向初始位置,使黑白料隔离。接通气源后,当按下扳机时,换气活塞2向左运动,弹簧2被压缩,则气路1被关,高压气源沿气路2进入右气腔,推动活塞1向左运动,从而带动拉杆向左运动,这时黑白料分别通过节流小孔进入混合室撞击混合,雾化喷出;当松开扳机,弹簧2弹起,推动换气活塞2右运动,则气路2被关,气路1接通,高压气流从后面进入左气腔,推动拉杆向右运动,使黑白料隔离,同时将混合室内的残余原料一并推出,达到自清洁作用。

  由于增压泵在做上下往复运动,在向下运动完成一次增压后,又向上运动,这时管路中压力下降,为防止此时白料腔和黑料腔中的压力随着下降,在设计中特加入单向阀,以防止黑料和白料压力瞬时不平衡而造成黑白料互相串料和堵塞,从而保证了白料腔和黑料腔中的压力稳定,使黑料和白料始终处于高压状态下进行撞击混合,雾化喷出。

  进口高压喷枪的核心组件是喷嘴组件。喷嘴组件由工程塑料喷嘴和金属拉杆组成,其原理结构图如图3所示。

  塑料喷嘴和金属拉杆采用过盈配合,喷嘴与枪体采用锥形密封。在密封面2的左右两侧各有4个小孔,他们是黑白料进入混合室的通道,8个小孔的于嚷很小,均只有0. 51 mm。它们还起节流作用。其分布如图40

  白料的4个小孔沿圆心方向进入混合室,黑料的4个小孔沿切线方向进入混合室,高速液流在混合室内旋转、螺旋前进并撞击混合,然后雾化喷出,因黑白料经过加热后粘度很低,由高压区混合室进入大气低压区,再次均匀破碎雾化[习。

  在使用Foam-Cat200型高压喷涂设备时,为了达到加的雾化喷涂效果,根据笔者的实际操作经验,空气压缩机的压力设置在0. 55 } 0. 83 MP、增压泵的压力时设定在6. 6 }9. 8 MP、黑白料的加热温度设定在35 } 40℃范围为宜。在上述参数范围内工作,压力波动小,雾化效果好。一般来说,影响喷涂发泡机质量的因素除了原料本身外,还有加热器的功率、增压泵的压力和喷嘴。若加热器的设定温度低,则由于白料的粘度大,黑料与白料的粘度相差大,从而造成两个组分比例失调,发泡机发软;若料温太高,则发泡剂损失大,造成发泡机密度过高并费料。增压泵压力过低,则黑白料在喷嘴中由于压力低而混合不充分,雾化效果不佳,影响喷涂的平整度,而且发泡机发软;增压泵压力过高,喷涂雾化易形成中空的圆环,影响平整度。另外,喷嘴的黑白料8个进料孔中如有1个或几个堵塞,也会造成黑白料压力不平衡,黑白料混合比例失调,喷涂而得的发泡机发软。
